Объект

Повысительная насосная станция цеха водоподготовки ОАО «Металлургический завод «Электросталь»
Электропривод центробежного насоса К100-65-200С.

Основные функции

Цель модернизации
- снижение затрат электроэнергии;
- снижение потерь воды;
- снижение эксплуатационных затрат.

Оборудование

До модернизации

После модернизации

Нерегулируемый электропривод:
Асинхронный двигатель (2 шт):
Тип 4АМУ180М2У3, 30 кВт,
380/220 В, 2920 об/мин
Коммутационно-защитная аппаратура.
Счетчик электроэнергии;
Расходомер;
Манометры для измерения давления на входе и выходе насоса.

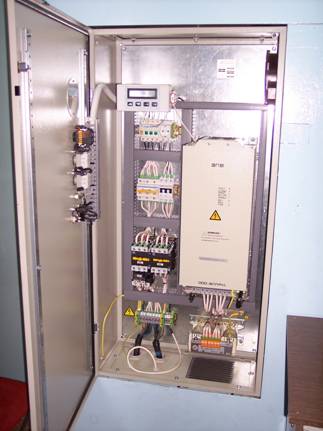

Преобразователь частоты:
ЭПВ-ТТПТ-63-380-1АО
Асинхронный двигатель (не менялись):
Тип 4АМУ180М2У3, 30 кВт,
380/220 В, 2920 об/мин
Датчик давления:
КРТ-5
Блок коммутационной аппаратуры.

Результаты модернизации

- среднесуточная экономия потребленной электрической энергии – 67%;
- снижение потерь воды за счет снижения избыточного давления на выходе насоса – 26%;
- повышение комфортности водоснабжения за счет стабилизации давления независимо от времени суток и разбора воды;
- снижение эксплуатационных затрат:

за счет снижения износа двигателя вследствие снижения среднего уровня скорости на 39 %,
за счет снижения нагрузок на трубопровод и трубозапорную арматуру в статических режимах и во время пусков,
за счет снижения нагрузок на электрооборудование вследствие плавных пусков и уменьшения токовой нагрузки в статических режимах.

- Трехуровневая защита двигателя от перегрузки (аппаратная максимально-токовая, программная максимально-токовая, время-токовая);
- Простота ввода в эксплуатацию и настройки микропроцессорной системы управления, стабильность характеристик регуляторов;
- Удобство контроля и диагностики в рабочих и аварийных режимах;
- Переход в нерегулируемый режим в случае отказа ПЧ
