Примеры модернизации производственного оборудования

Примеры модернизации производственного оборудования

Объект

Машина сновальная партионная марки СП-180.
Электропривод сновального вала.

Основные функции

  - плавный пуск машины в рабочий или заправочный режим;
  - установка скорости снования в пределах 160..800 м/мин;
  - стабилизация заданной линейной скорости движения нитей ткацкого навоя независимо от текущего радиуса намотки сновального вала;
  - автоматический останов машины при обрыве нити

Цель модернизации

Повышение надежности электропривода, снижение эксплуатационных затрат

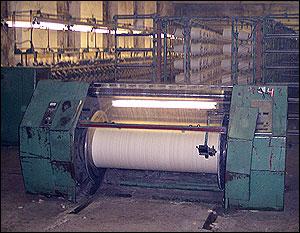

Машина сновальная партионная марки СП-180

Оборудование

До модернизации

После модернизации

Комплектный электропривод серии УКЭ-Л:
  - нереверсивный тиристорный управляемый выпрямитель с понижающим трансформатором;
  - блок управления аналоговый.

Электропривод серии ЭПВ (исполнение1):
Преобразователь частоты с неуправляемым выпрямителем и IGBT-инвертором и микропроцессорной системой управления.

Электропривод серии ЭПВ

Двигатель постоянного тока:
Тип 4ПНМ160L УХЛ4, 11 кВт, 220 В,
1400 об/мин
с пристроенным тахогенератором ТМГ-30ПУ3


Двигатель постоянного тока 4ПНМ160L

Асинхронный двигатель:
Тип АИРМ132М6БУ3, 7,5 кВт, 380/220 В,
960 об/мин,
со встроенным термодатчиком,
без датчика скорости.

Асинхронный двигатель АИРМ132М6БУ3

Результаты модернизации

  - Замена дорогого и ненадежного двигателя постоянного тока на высоконадежный и дешевый общепромышленный асинхронный двигатель;
  - Снижение затрат на эксплуатацию за счет исключения коллекторного узла, снижения стоимости ремонта или замены двигателя;
  - Трехуровневая защита двигателя от перегрузки (максимально-токовая, время-токовая и температурная);
  - Повышение надежности за счет исключения датчика скорости двигателя (тахогенератора);
  - Простота ввода в эксплуатацию и настройки микропроцессорной системы управления, стабильность характеристик регуляторов;
  - Удобство контроля и диагностики в рабочих и аварийных режимах.

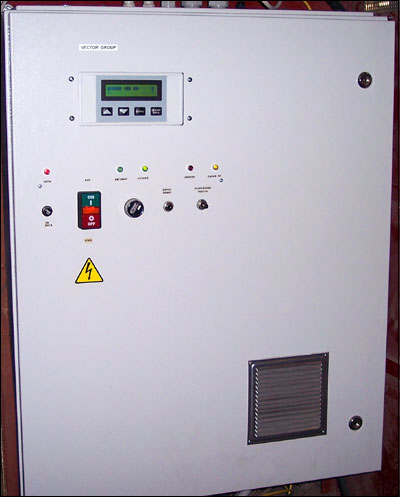

Шкаф управления - внешний вид
