Результаты испытаний двигательных фильтров
Результаты испытаний двигательных фильтров.
Оборудование испытательного стенда:
- Преобразователь частоты ЭПВ-25
- Двигатели 4 кВт и 30 кВт
- Осциллограф Tektronix
- Фильтры dU/dtLCR_типа и L-типа разработки и производства НТЦЭ «Вектор», ООО «ЭЛПРИ»
|
Осциллограммы |
Комментарии |
|
|

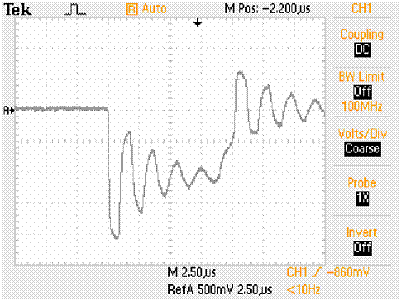

Симметричный неэкранированный 3-проводный кабель длиной 58м. Без фильтра. Двигатель 4,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 500 В/дел. dU/dt = 8,33 kV/μs. ΔUmax = 500 В. |
|
|
Симметричный неэкранированный 3-проводный кабель длиной 58м. Фильтр L-C-R. Iном = 25 А. (L=83 μHn, C = 0,033μF, R = 90 Ом) Двигатель 4,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 250 В/дел. dU/dt = 500 V/μs. ΔUmax = 30 В. |
|
|
Симметричный неэкранированный 3-проводный кабель длиной 58м. Фильтр L. Iном = 25 А. (L=1,0 mHn) Двигатель 4,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 250 В/дел. dU/dt = 250 V/μs. ΔUmax = 80 В. |
|
|
Симметричный неэкранированный 3-проводный кабель длиной 58м. Фильтр L. Iном = 25 А. (L=1,0 mHn) Двигатель 4,0 кВт. Fout = 10 Гц Частота модуляции 5 кГц. Масштабы: По х: 25 μs/дел., По Y: 250 В/дел. dU/dt = 250 V/μs. ΔUmax = 80 В. |
|
|
Несимметричный экранированный 4-проводный кабель длиной 88м. Без фильтра. Двигатель 30,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 500 В/дел. dU/dt = 8,33 kV/μs. ΔUmax = 540 В. |
|
|
Несимметричный экранированный 4-проводный кабель длиной 88м. Фильтр L-C-R. Iном = 25 А. (L=83 μHn, C = 0,033μF, R = 90 Ом) Двигатель 30,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 250 В/дел. dU/dt = 500 V/μs. ΔUmax = 120 В. |
|
|
Несимметричный экранированный 4-проводный кабель длиной 88м. Фильтр L. Iном = 25 А. (L=83 μHn) Двигатель 30,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 250 В/дел. dU/dt = 500 V/μs. ΔUmax = 300 В |
|
|
Несимметричный экранированный 4-проводный кабель длиной 88м. Фильтр L. Iном = 25 А. (L=1,0 mHn) Двигатель 30,0 кВт. Неподвижный вектор. Частота модуляции 5 кГц. Масштабы: По х: 2,5 μs/дел., По Y: 250 В/дел. dU/dt = 250 V/μs. ΔUmax = 250 В |
